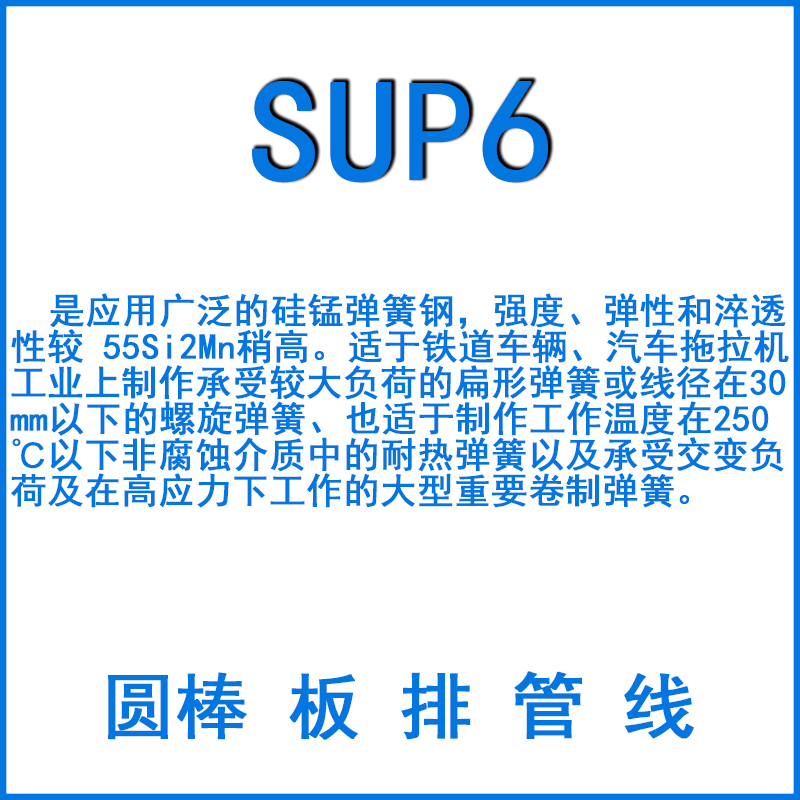

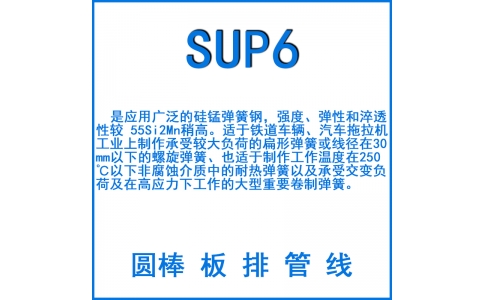

●化學成份:

硅 Si:1.50~2.00

錳 Mn:0.60~0.90

硫 S :≤0.035

磷 P :≤0.035

鉻 Cr:≤0.35

鎳 Ni:≤0.35

銅 Cu:≤0.25

力學性能

●力學性能:

抗拉強度 σb (MPa):≥1274(130)

屈服強度 σs (MPa):≥1176(120)

伸長率 δ10 (%):≥5

斷面收縮率 ψ (%):≥25

●硬 度 :熱軋,≤321HB;冷拉+熱處理,≤321HB

●熱處理規(guī)范及金相組織:

熱處理規(guī)范:淬火870℃±20℃,油冷; 回火480℃±50℃(特殊需要時,±30℃)。

金相組織:回火屈氏體。

●交貨狀態(tài):熱軋鋼材以熱處理或不熱處理狀態(tài)交貨，冷拉鋼材以熱處理狀態(tài)交貨。

● 規(guī) 格:厚度0.025mm-2.50mm，寬度3mm-365mm。

鋼帶硬料厚度0.05mm-2.50mm，寬度3mm-330mm。硬料鋼帶表面可以拋光、發(fā)藍、發(fā)黃處理。

彈簧帶鋼產(chǎn)品精度高、耐磨性好、韌性強、質量穩(wěn)定。鋼帶產(chǎn)品適用于減振器閥片、離合器膜片彈簧、冷氣壓縮機閥片、針織機配件、沉降片、哈負片、織針、生克片、各種印刷刮刀、環(huán)形帶刀等、五金沖壓彈片，彈簧、發(fā)條、拉伸件，反彈簧高質量要求產(chǎn)品。
